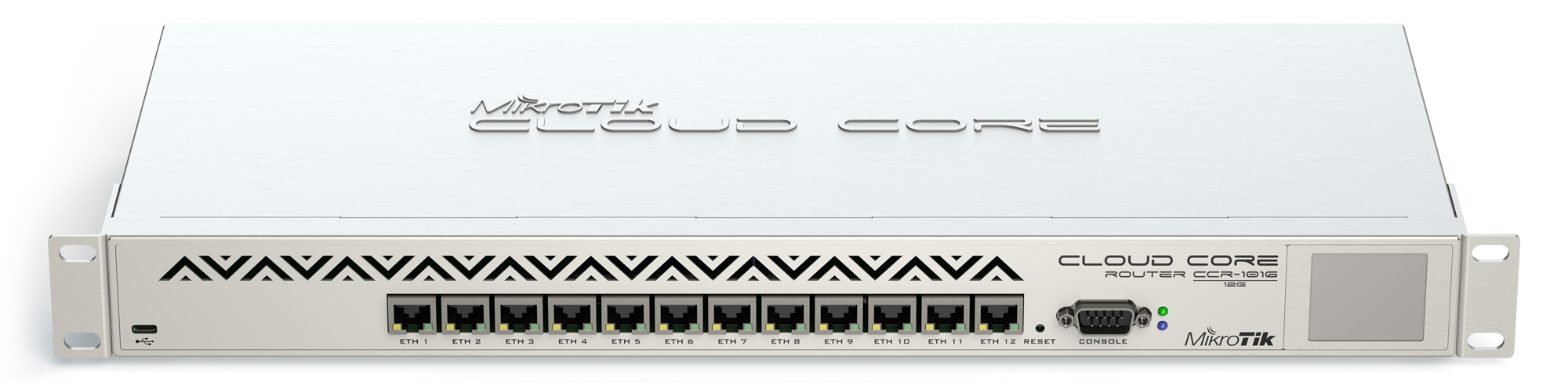

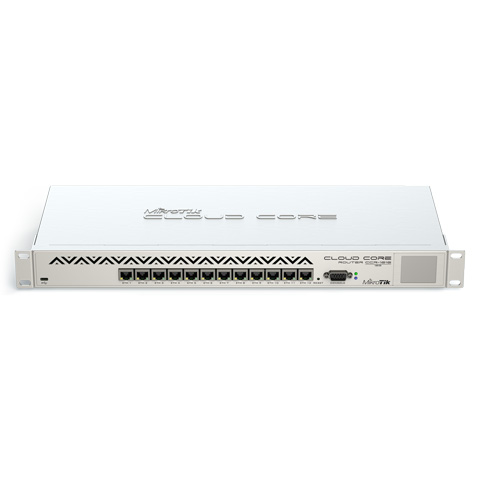

CCR1016-12G

CCR1016-12Gは16コアCPU『TILE-Gx16』を搭載したルーターです。毎秒1,784万パケット、12ギガビットのスループットを実現しています。

この製品には12ポートのギガビットEthernet、シリアルコンソールポート、マイクロUSBポートが搭載されています。1Uの筐体に内蔵されたタッチパネルLCDでは、ステータスやトラフィックを確認することができます。

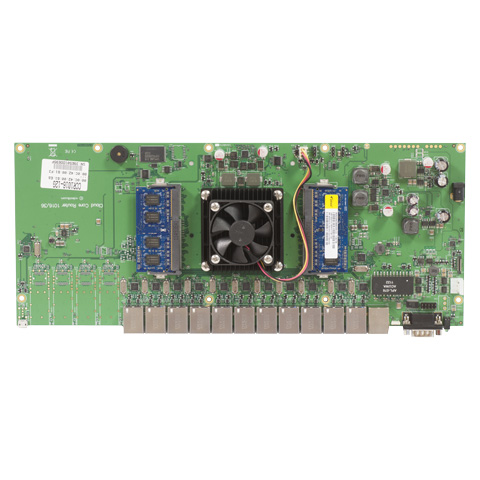

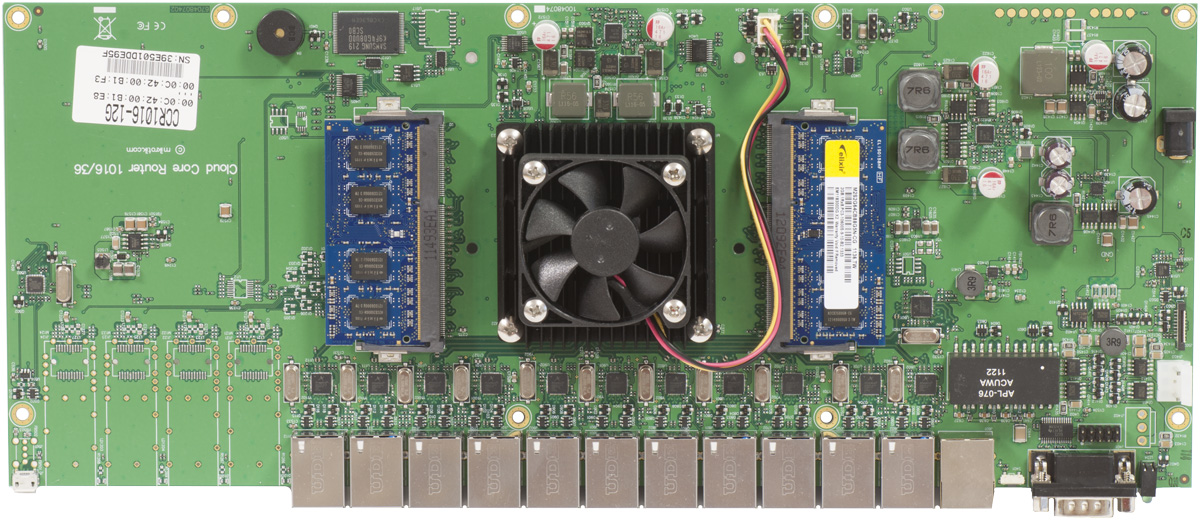

2つのSODIMMスロットにはそれぞれ2GB、合計4GBのメモリがインストールされています。RouterOSはメモリの容量に制限がないので、メモリを交換すると16GB以上のメモリを活用することも可能です。

RouterOSは15年にわたって改善され続けてきたフル機能のルーティングオペレーティングシステムです。ダイナミックルーティング、ホットスポット、ファイアウォール、MPLS、VPN、QoS、ロードバランシング、ボンディング、リアルタイムでの設定とモニタリングなど、様々な機能が備わっています。

Product specifications

Details
Product codeCCR1016-12G
CPU speed1.2GHz
CPU cores16
RAM2GB
ArchitectureTile GX
LAN ports12
GigabitYes
MiniPCI0
USBYes
Power JackIEC C14 standard connector 110/220V (PSU included)
PoENo
Voltage MonitorYes
CPU temperature monitorYes
PCB temperature monitorNo
Dimensions355x145x55mm
Operating SystemRouterOS v6 (64bit)
Temperature rangeMin ambient -10C; Max ambient temperature 50C @1.2Ghz; 70C @1Ghz CPU core frequency
RouterOS LicenseL6
Current MonitorYes
CPUTilera Tile-Gx16
Max Power consumption38W

Performance test results

CCR1016-12GRouterOS v6.0rc4
ModeConfiguration64 byte512 byte1518 byte
kppsMbpskppsMbpskppsMbps
Bridgingnone (fast path)1784111703.7281711944.197411968.5
Bridging25 Bridge filter rules1398917.112055109.297411968.5
Routingnone (fast path)142129323.1281711944.197411968.5
Routing25 Simple Queues1450951.214356084.497411968.5
Routing25 IP filter rules765501.86822891.76207618.6
  1. All tests are done with Xena Networks specialized test equipment (XenaBay),and done according to RFC2544 (Xena2544)
  2. Max throughput is determined with 30+ second attempts with 0,1% packet loss tolerance in 64, 512, 1518 byte packet sizes
  3. Values in Italic indicate that max throughput was reached without maxing out CPU, but because board interface configuration was maxed out
  4. Test results show device maximum performance, and are reached using mentioned hardware and software configuration, different configurations most likely will result in lower results
