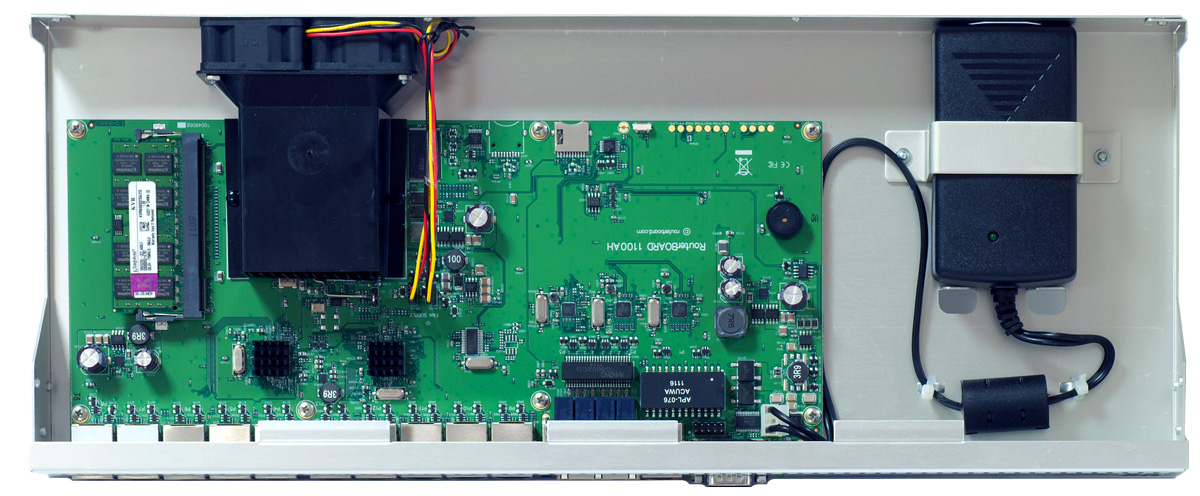

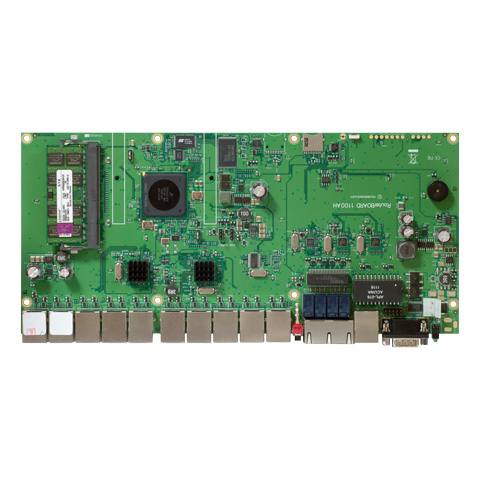

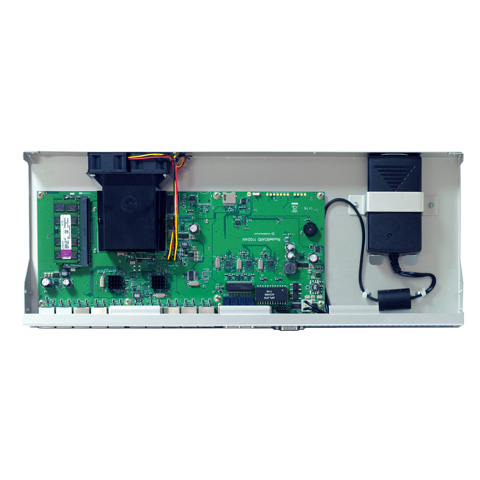

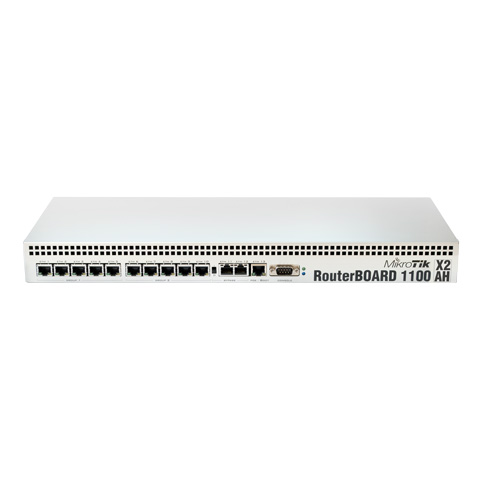

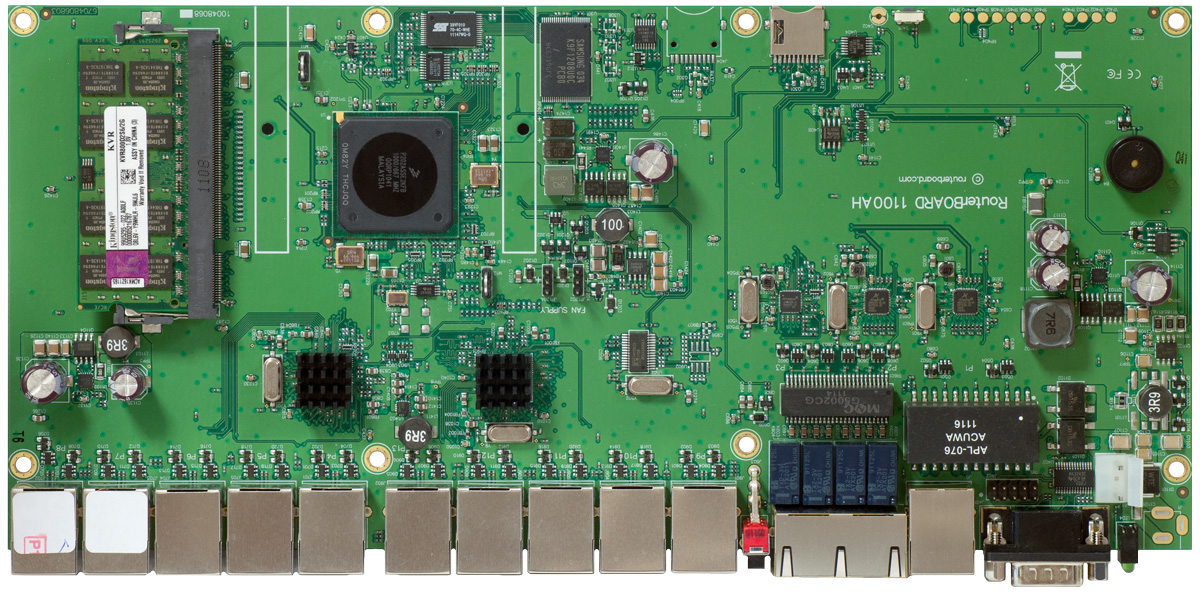

RB1100AHx2

RB1100AHx2はデュアルコアCPUを搭載した1Uサイズのルーターです。160万パケット/秒の処理能力と、AESアクセラレータを備えています。

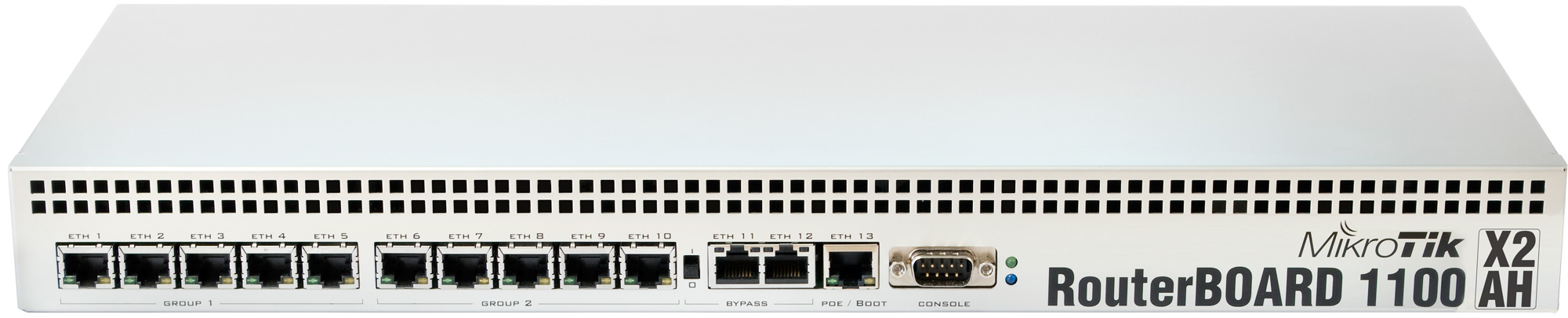

この製品には13ポートのギガビットEthernet(*1)、シリアルコンソールポート、マイクロSDカードスロット(*2)が搭載されています。


(*1) 全てのポートは個別に制御できます。ether1〜5とether6〜10は「スイッチグループ」になっているので、ワイヤスピードで動作するEthernetスイッチとして利用することも可能です。詳細については「Manual:Switch Chip Features」をご確認ください。


(*2) マイクロSDカードスロットはケースの外からはアクセスできません。

Product specifications

Product codeRB1100AHx2
CPU speed1066MHz
RAM 2GB (RouterOS will use only up to 1.5GB)
ArchitecturePPC
LAN ports13
GigabitYes
MiniPCI0
Memory Cards1
Memory card typemicroSD
Power Jack110/220V
802.3af supportNo
PoE12-24V
Voltage MonitorYes
PCB temperature monitorYes
CPU temperature monitorYes
Dimensions1U case: 44 x 176 x 442 mm, 1200g. Board only: 365g
Operating SystemRouterOS
Temperature range-30C to +60C
RouterOS LicenseLevel6
Current MonitorYes
CPUP2020

Performance test results

RB1100AHx2RouterOS v6.0rc4
ModeConfiguration64 byte512 byte1518 byte
kppsMbpskppsMbpskppsMbps
Bridgingnone (fast path)16901108.67042985.04064988.9
Bridging25 Bridge filter rules412270.33961679.03083784.7
Routingnone (fast path)1495980.77042985.03454239.4
Routing25 Simple Queues654429.06162611.82583170.3
Routing25 IP filter rules278182.42621110.92432986.0
  1. All tests are done with Xena Networks specialized test equipment (XenaBay),and done according to RFC2544 (Xena2544)
  2. Max throughput is determined with 30+ second attempts with 0,1% packet loss tolerance in 64, 512, 1518 byte packet sizes
  3. Values in Italic indicate that max throughput was reached without maxing out CPU, but because board interface configuration was maxed out
  4. Test results show device maximum performance, and are reached using mentioned hardware and software configuration, different configurations most likely will result in lower results
